신영공업(주)의 준비작동식 밸브는 건식 스프링클러 시스템에 사용되는 밸브이며 개방형은 2차측 배관이 건식으로 유지되므로,
폐쇄형 또는 개방형 스프링클러 설비 및 포소화설비 등에 다양하게 사용할 수 있으며, 2차측 배관은 평상시 가압수가 없는
건식자동소화용 밸브입니다.
본체에 부착된 전동 볼 밸브가 화재감지기에 의해 작동되면 셋팅유지 되어있던 프리액션밸브가 개방되며 2차측 화재지점으로
소화수가 방출되어 개방된 헤드를 통하여 화재를 진압합니다.

Deluge valves open to admit water through the main line when the pneumatic supply pressure is removed or the solenoid valve is activated.
Shingyoung Deluge valve is furnished fully factory-assembled and ready for installation at the appropriate point in the system.

오작동이 없습니다.
다이아후렘방식으로 수격 및 압력충격을 흡수하여 오작동방지 및 밀폐기능이 뛰어납니다.
오보를 방지합니다.
전자볼 밸브의 화재탐지에 의한 작동 및 비상시 인위적인 수동개방이 가능한 다 기능밸브로서, 본체개방 작동을 위한 운전부를 한곳으로 집약시켜 유지관리가 아주 편리합니다.
설치공간을 최소화 하였습니다.
전자 볼 밸브 기동에 의한 방출수는 배수관으로 배수되며, 배수밸브에 내장된 자동배수 장치는 2차측 잔류수를 배수관으로 안전하게 배출시키므로 동파의 염려가 없습니다.
(이것은 밸브실 바닥의 청결유지를 보장해줍니다.)
안전성을 높였습니다.
본체강도 시험을 최고사용압력의 5배(70kgf/㎠)로 설계하여 안전성
을 높였습니다.

-Fast setting and easy restoration(patent of Shinyoung)
Resetting is simple when restoring operation
-It prevents misreport
The solenoid valve functions to detect fire and can be opened manually in emergency. Due to the simplicity of design of Shinyoung deluge valve, the safety controlling part is centralized, required maintenance is minimal.
-Minimized installation space
-Enhanced the level of safety
Designed the body of valves to endure strength tests which five times more vicious than maximum usage pressure(70kgf/㎠)

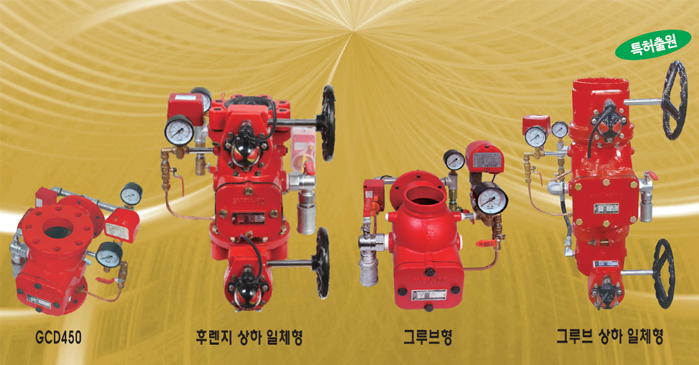

	SYPV-80~150
	검17-10-1(GCD450) 검18-1(그루브형), 검20-2
	80A, 100A, 125A, 150A
	20kgf/㎠ (2.0 MPa)
	14kgf/㎠ (1.4 MPa)
	KSB1511FF 10K
	종형(수직형)
	DC24V/자동.수동겸용
	GCD450-23kg, 27kg, 33kg, 42kg
	GCD450 : 25A

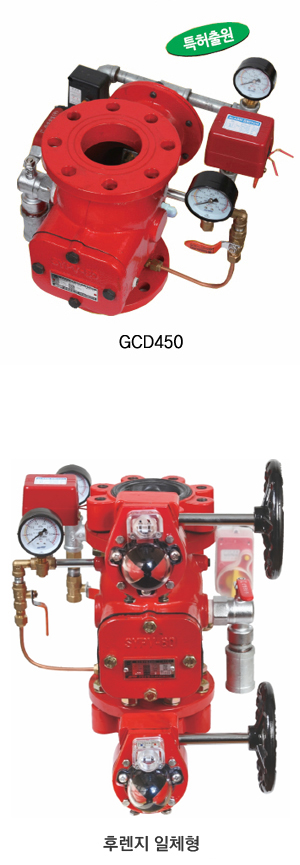

* GCD450은 중량이 가벼우며 복구레버가 없어 세팅 및
작동시험 후 재세팅이 간편하며, 오작동이 없습니다.
The new model of GCD450 is light and has no restoration lever that it facilitates setting process and less false operations

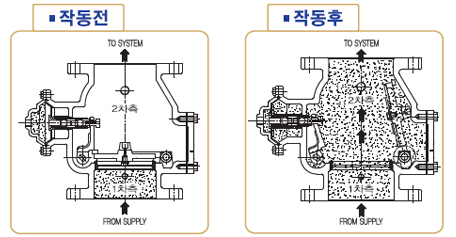

준비작동식 밸브의 작동은 화재발생시
감지기의 연동으로 전자 볼 밸브를 개방
하여 배수관으로 물이 배수되면 밸브가
열리면서, 2차측 압력S/W의 작동에 의해
화재경보가 발신되면서 2차측 화재지점 또는 시험방수구로 신속하게 소화수가
방출됩니다.

Shinyoung deluge valve is a hydraulically operated valve, it requires a minimum line pressure of approximately 5 psig in order to function. The valve functions on a simple principle of pressure differential. The line pressure at the inlet of the valve is bypassed through the pilot control piping to the diaphragm chamber of the valve. The pressure works against the pressure under the valve seat. Because the effective area of the diaphragm is greater than that of the clapper, the valve is held tightly closed. As the solenoid valve allows the pressure to bleed off the diaphragm chamber, the two opposing pressures begin to balance and the valve will begin to open.

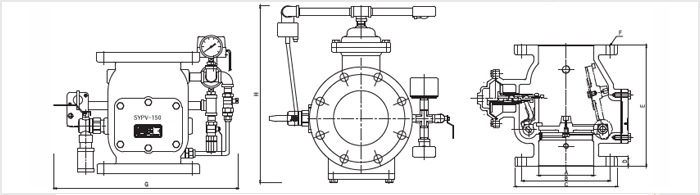

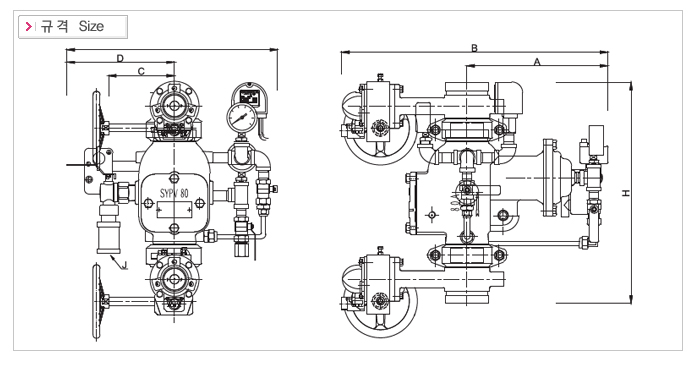

모델번호	A	B	C	D	E	F	G	H	압력손실	드래인
모델번호	A	B	C	GCD450	E	F	GCD450	GCD450	GCD450	GCD450
SYPV-80	80	150	185	18	260	19	350	410	14.6kPa	25A
SYPV-100	100	175	210	18	280	19	410	420	11.2kPa	25A
SYPV-125	125	210	250	20	295	23	450	440	8.6kPa	25A
SYPV-150	150	240	280	22	330	23	470	470	8.0kPa	25A

본체	GC200, GCD450
시트링	CAC406
볼체크	C3604BE
패킹	N.B.R
오리피스	C3604BE

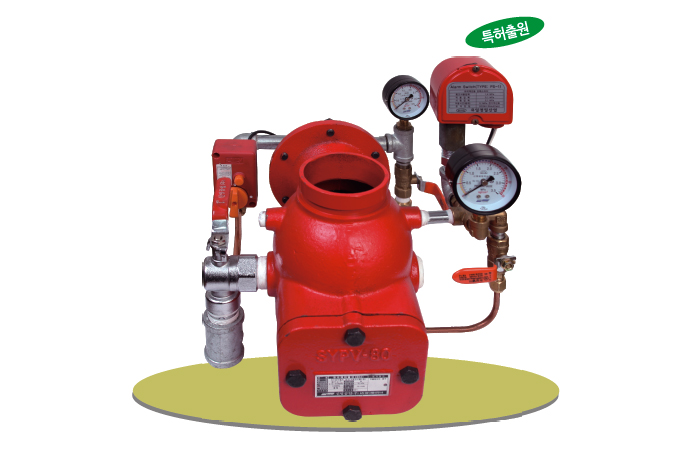

- 그루브 조인트를 사용하여 유지보수가 간편하다.
- Groove joints are used and it needs a minimum of
maintenance.

- 내진성이 우수하다.
- Excellent for earth quake resistance.

- 현장에 따라 드래인밸브의 좌, 우 선택이 가능하다.
- Able to select a drain for left and right depending
on the circumstance.

- GCD450을 사용하므로 내구성이 우수하고 취급이
용이하다.
- Easy to use and high durability as the material of
body is made of GCD450.

모델번호	SYPV80	SYPV100	SYPV125	SYPV150
호 칭	80A	100A	125A	150A
시험압력	2.1 MPa
최고사용압력	1.4 MPa
후렌지규격	KS B 1507 그루브 조인트
설치방향	수직형
재 질	Ductile Iron, STS304, NBR
중 량	18kg	21kg	23kg	31kg

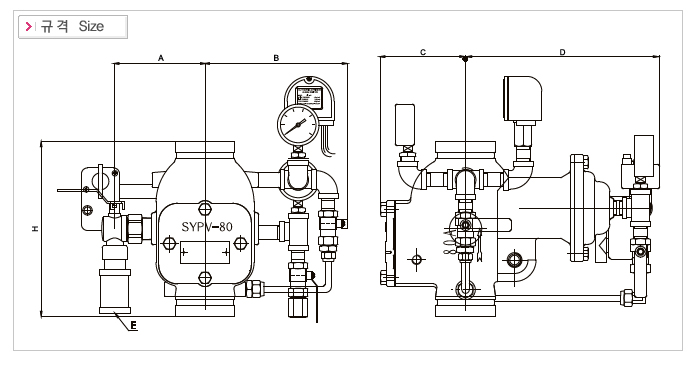

호칭 규격	A	B	C	D	H	E 드래인	압력손실	드래인밸브
80 A	130	200	130	290	260	25A	13.6kPa	앵글 TYPE
100 A	145	200	147	293	280	25A	9.0kPa
125 A	152	220	155	295	290	25A	6.6kPa
150 A	167	220	176	304	320	25A	11.1kPa

- 내진성이 우수하다.
- Excellent for earth quake resistance.

- 현장에 따라 드래인밸브의 좌, 우 선택이 가능하다.
- Able to select a drain for left and right depending
on the circumstance.

- GCD450을 사용하므로 내구성이 우수하고 취급이
용이하다.
- Easy to use and high durability as the material of
body is made of GCD450.

- 내부 압력손실이 최소화하여 유체 흐름이 원활하다.
- Minimized internal pressure loss enbles the flow
of water.

호 칭	80A	100A	125A		150A
호칭규격	1.0 MPa
사용압력범위	0.15 ~ 1.4 MPa
후렌지규격	KS B 1507 그루브 조인트
적용유체	물
재 질	구 분	프리액션밸브		버터플라이밸브
	몸 체	GCD450 닥타일
	디스크	GCD450
	시 트	NBR
중 량	34kg	40kg	50kg		60kg

※ 단자대 내장
형식승인번호 : 검18-1

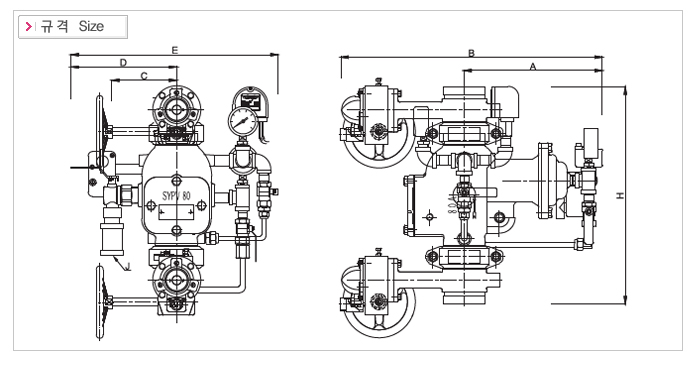

호칭 규격	A	B	C	D	E	H	J 드래인	압력손실	드래인밸브
80 A	290	550	130	250	450	498	25A	13.6kPa	앵글 TYPE
100 A	293	580	147	260	460	542	25A	9.0kPa
125 A	295	610	155	280	500	586	25A	6.6kPa
150 A	304	630	176	300	520	626	25A	11.1kPa

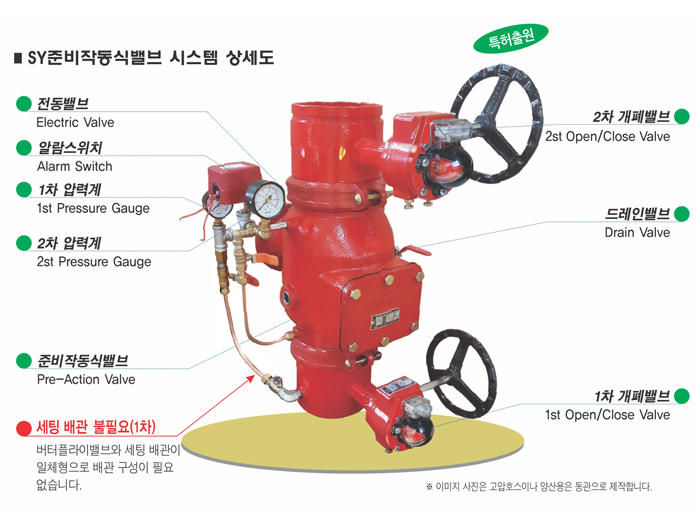

- 특허 출원하여 출시
- 조립인건비 및 자재원가 절감
- 배관작업이 필요없어 작업성 단축
- 3방 볼밸브 사용하며 체크밸브로 진공차단 효과
- 시트링에 크레퍼 안착이 용이
- 레버없이 자동 복귀
- 단자재(센서기능) 교체 용이
- 나비볼밸브 사용으로 적은 공간에도 오리피스 수리가 용이
- 내진성이 우수하다.
- Excellent for earth quake resistance.
- 현장에 따라 드래인밸브의 좌, 우 선택이 가능하다.
- Able to select a drain for left and right depending
on the circumstance.
- GCD450을 사용하므로 내구성이 우수하고 취급이 용이
- Easy to use and high durability as the material of
body is made of GCD450.
- 내부 압력손실이 최소화하여 유체 흐름이 원활하다.
- Minimized internal pressure loss enbles the flow
of water.

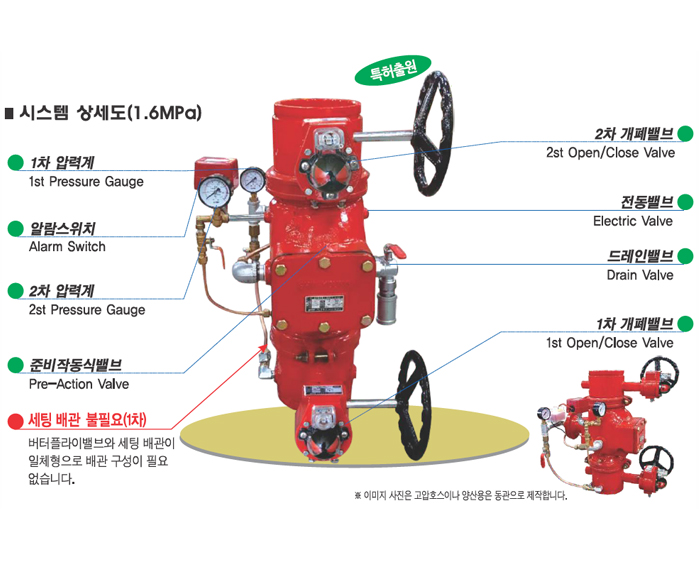

호 칭	100A ~ 150A
호칭규격	1.6 MPa(100A, 150A)
사용압력범위	0.15 ~ 2.2 MPa
후렌지규격	KS B 1507 그루브 조인트
적용유체	물
재 질	구 분	프리액션밸브	버터플라이밸브
	몸 체	GCD450 닥타일
	디스크	GCD450+NBR
	시 트	STS304
중 량	40kg ~ 60kg

※ 단자대 내장
형식승인번호 : 검21-9

- ※GCD450은 중량이 가벼우며, 복구레버가 없어
세팅 및 작동시험 후 재세팅이 간편하며,
오작동이 없습니다.

호칭 규격	A	B	C	D	E	H	J 드래인	압력손실	드래인밸브
100 A	293	580	147	260	460	542	25A	-	앵글 TYPE
150 A	304	630	176	300	520	626	25A	18.0kPa	앵글 TYPE
