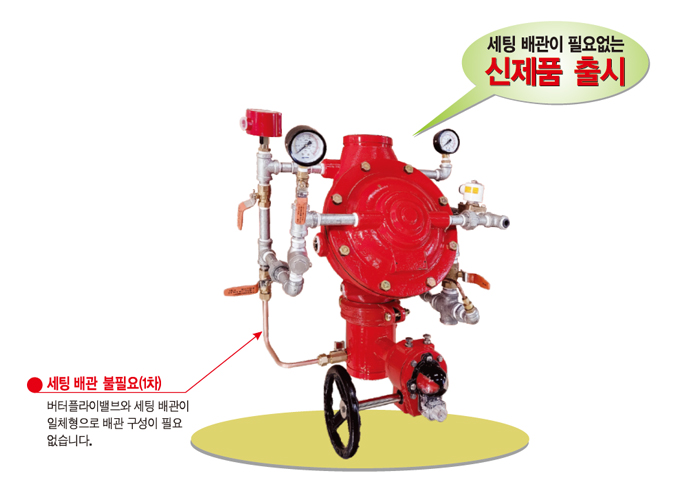

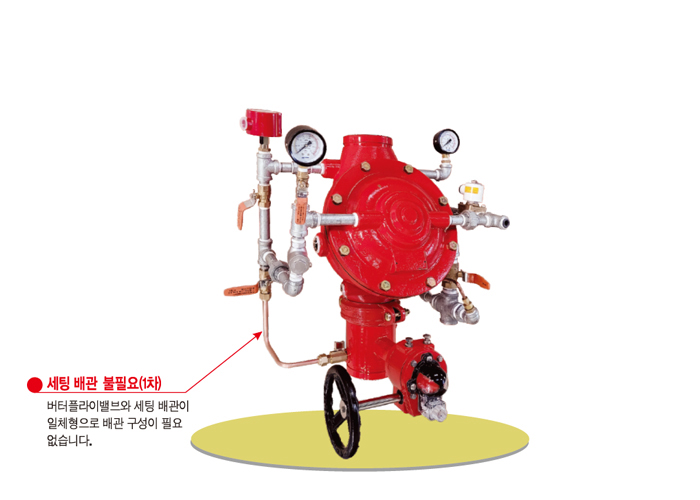

본 제품의 기준으로 1차측에는 가압수, 2차측에는 대기압 상태로 유지되며, 화재발생 시 감지기의 작동으로 솔레노이드밸브가
기동하여 실린더가 개방되면 1차측 가압수가 2차측으로 이동하여 모든 개방형 헤드에서 소화수가 방출되어 화재를 진압합니다. |
|
| |
|
|
| |
 |
|
| |
|
|
| |
화재발생 시 감지기의 작동으로 전자밸브가 개방되면 1차측 가압수가 2차측 전체 개방형 헤드를 통해 한꺼번에 소화수가
방출됩니다. |
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
- 실린더 방식으로 조립되어 유지보수가 용이하며 밀폐성이 우수하다.
- 소화작동 후 관리자의 작동을 통한 자동복구가 가능하다.
- 층고가 높은 무대부나 특수가연물 저장소에 주로 사용한다. |
|
|
 |
|
| 모델번호 |
SYDV 80A / 100A / 150A |
|
| 호칭규격 |
1MPa - 80A / 100A / 150A |
| 사용압력범위 |
0.15 ~ 1.4 MPa |
| 그루브규격 |
KS B 1507 10K |
| 적용유체 |
물 |
| 작동방식 |
다이아후램 방식 |
| 재 질 |
몸체 |
GCD450 닥타일 |
| 시트링 |
CAC 406 |
| 시트 |
NBR |
|
| 형식승인번호 : 일23-2-1 |
|
|
|
| |
|
|
| |
 |
|
| |
|
|
|
 |
|
| |
|

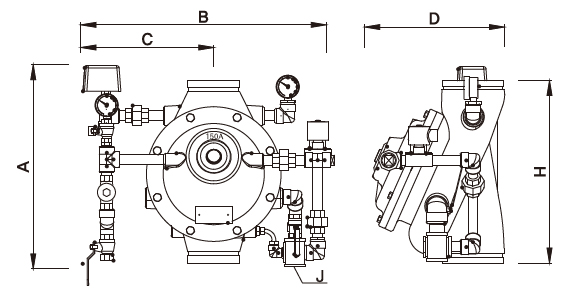

| 호칭 규격 |
A |
B |
C |
D |
H
면간거리 |
J
드래인 |
중량 |
| 80 A |
440 |
470 |
210 |
270 |
350 |
25A |
30 kg |
| 100 A |
460 |
520 |
280 |
300 |
400 |
25A |
47 kg |
| 150 A |
550 |
560 |
300 |
400 |
500 |
25A |
89 kg |
|
|
|
| |
|
|
| |
|
|
|
 |
|
|
|
|
| |

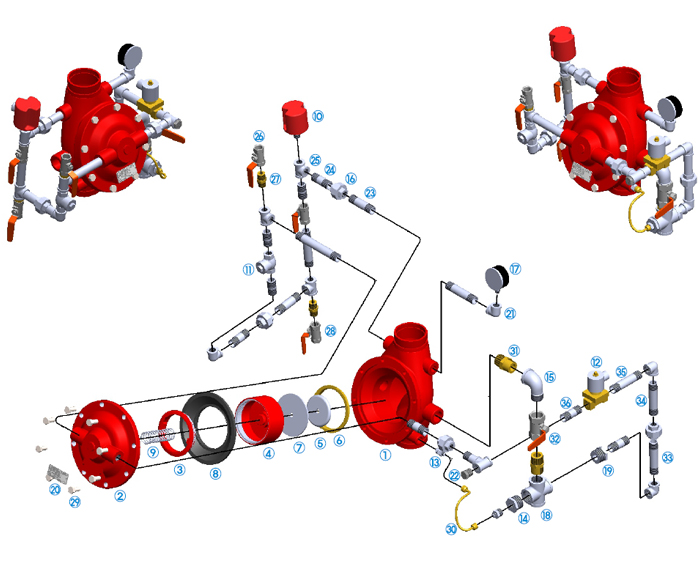

| NO |
품목 |
재질 |
수량 |
규격 |
비고 |
| 1 |
몸체 |
GCD450 |
1 |
150A |
KSD4302 |
| 2 |
카바 |
GCD450 |
1 |
Ø1×1/2" |
KSD4302 |
| 3 |
시트 와샤 |
GCD450 |
1 |
M48×9.5 |
KSD4302 |
| 4 |
버켓 |
GCD450 |
1 |
M24 |
KSD4302 |
| 5 |
와샤 |
GCD450 |
1 |
15A |
KSD4302 |
| 6 |
시트링 |
GCD406 |
1 |
M20 |
KSD6024 |
| 7 |
시트패킹 |
NBR |
1 |
6 |
KSW6614 |
| 8 |
다이아후렘 |
NBR |
1 |
Ø280×3.2t |
KSW6614 |
| 9 |
스프링 |
STS304 |
1 |
15A |
KSD3535 |
| 10 |
알람스위치 |
- |
1 |
- |
|
| 11 |
체크밸브 |
- |
1 |
15A |
|
| 12 |
솔레노이드 |
- |
1 |
DC24V, PT1/2" |
Autossigma |
| 13 |
체크몸체 |
- |
1 |
15A |
|
| 14 |
육각부싱 |
- |
1 |
15A |
|
| 15 |
암수엘보 |
SPP |
1 |
15A |
KSD3507 |
| 16 |
유니온 |
SPP |
1 |
15A |
KSD3507 |
| 17 |
압력계 |
- |
1 |
15A×35k |
|
| 18 |
크로스백관 |
SPP |
1 |
15A |
KSD3507 |
|
|
| NO |
품목 |
재질 |
수량 |
규격 |
비고 |
| 19 |
줄임부싱 |
SPP |
1 |
M20 |
KSD3507 |
| 20 |
명판 |
AL |
4 |
60×35 |
|
| 21 |
엘보 |
SPP |
5 |
15A |
KSD3507 |
| 22 |
플러그 |
SPP |
1 |
15A |
KSD3507 |
| 23 |
중니플 |
SPP |
1 |
M20 |
KSD3507 |
| 24 |
단니플 |
SPP |
1 |
15A |
KSD3507 |
| 25 |
티 |
SPP |
3 |
15A |
KSD3507 |
| 26 |
볼밸브 |
- |
1 |
8A |
|
| 27 |
줄임 부싱 |
- |
2 |
15A×8A |
|
| 28 |
볼밸브 |
- |
2 |
15A |
OPTION |
| 29 |
볼트 |
SS41 |
8 |
M12×P1.75 |
KSB1002 |
| 30 |
동관 |
- |
1 |
PT1/4" |
|
| 31 |
단니쁠 |
SPP |
1 |
25A |
KSD3507 |
| 32 |
볼밸브 |
- |
4 |
20A |
KSD2308 |
| 33 |
장니쁠 |
SPP |
1 |
15A |
KSD3507 |
| 34 |
장니쁠 |
SPP |
1 |
15A |
KSD3507 |
| 35 |
장니쁠 |
SPP |
1 |
15A |
KSD3507 |
| 36 |
단니쁠 |
SPP |
1 |
15A |
KSD3507 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
